Lokalizator kabli i przewodów RJ11 – tester z sondą, generatorem tonu i etui
Odnajduj przewody, identyfikuj właściwe połączenia i usprawnij diagnostykę instalacji niskonapięciowych. Lokalizator kabli RJ11 z nadajnikiem i sondą odbiorczą to praktyczny zestaw do wyszukiwania przewodów telefonicznych, sprawdzania połączeń oraz lokalizowania odpowiednich kabli w wiązkach i instalacjach. Regulacja wzmocnienia sygnału, sygnalizacja dźwiękowa oraz kompaktowa konstrukcja sprawiają, że urządzenie doskonale sprawdzi się podczas prac instalacyjnych, serwisowych i konserwacyjnych.
Szybka lokalizacja kabli bez naruszania izolacji
Tester umożliwia identyfikowanie przewodów poprzez wysyłanie sygnału tonowego z nadajnika i jego wykrywanie za pomocą sondy odbiorczej. Dzięki temu możesz sprawdzić, który przewód odpowiada badanemu połączeniu, bez konieczności przecinania kabla lub zdejmowania izolacji na całej jego długości. Rozwiązanie jest szczególnie przydatne w instalacjach zawierających wiele podobnych przewodów.

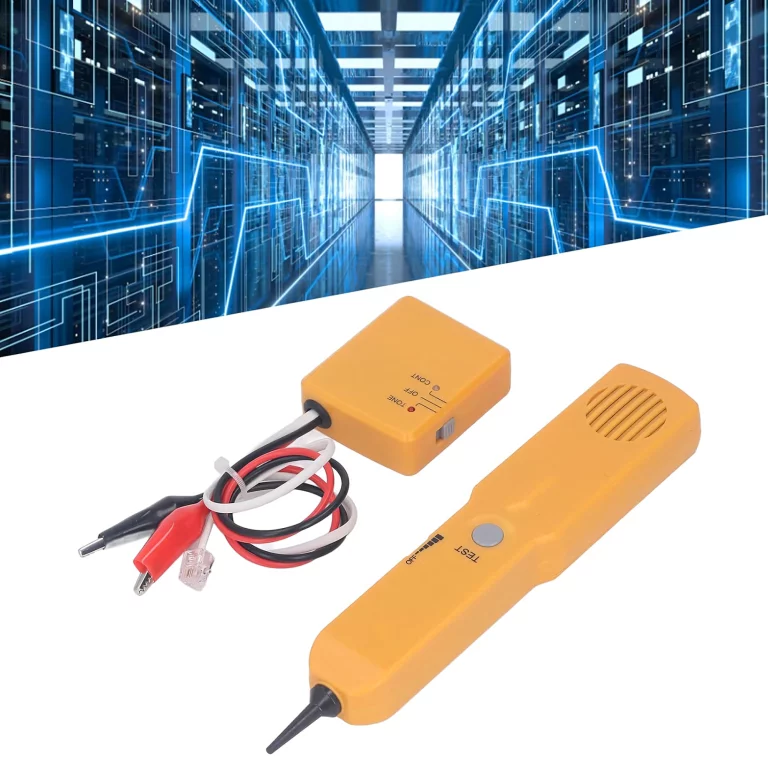

Nadajnik i sonda odbiorcza – wygodna identyfikacja przewodów

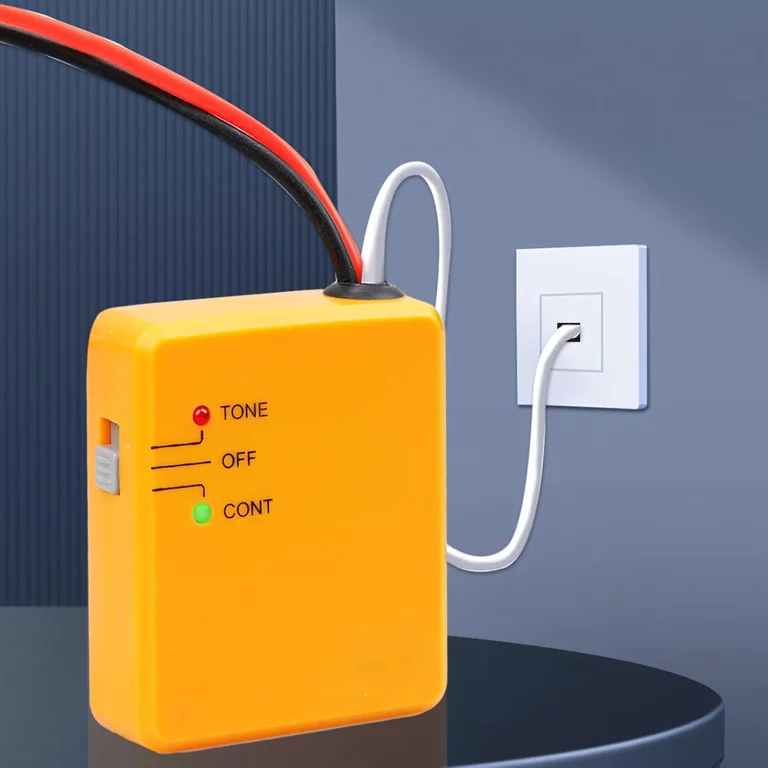

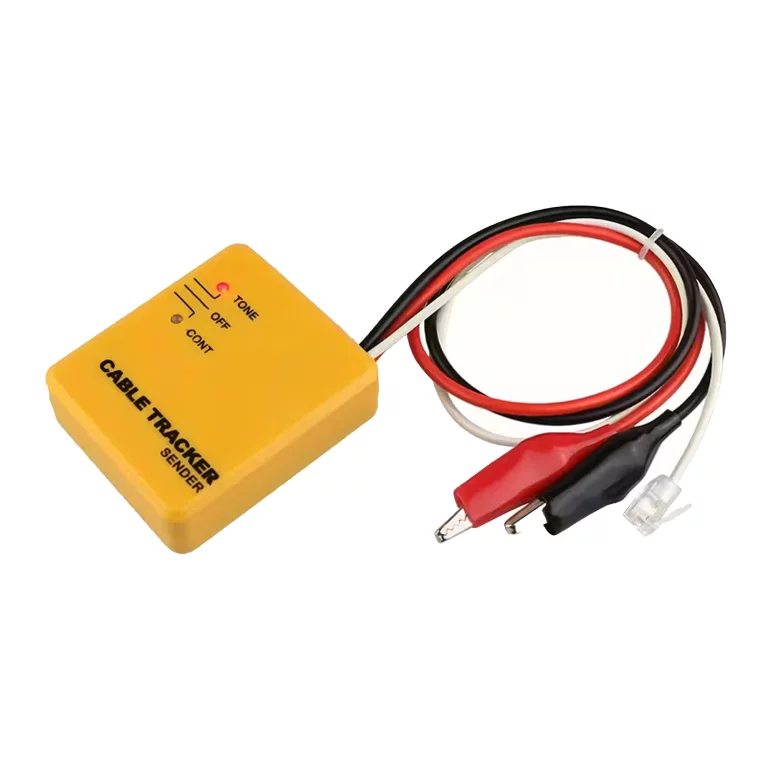

Zestaw składa się z dwóch współpracujących urządzeń. Nadajnik generuje sygnał, który można wprowadzić do odpowiedniej linii, natomiast odbiornik z sondą pomaga zlokalizować przewód na podstawie odbieranego sygnału.
Takie rozwiązanie pozwala sprawniej odnajdywać wybrane połączenia w wiązkach kablowych, rozdzielniach teletechnicznych oraz instalacjach telefonicznych. Jest przydatne podczas montażu, modernizacji i serwisowania przewodów niskonapięciowych.

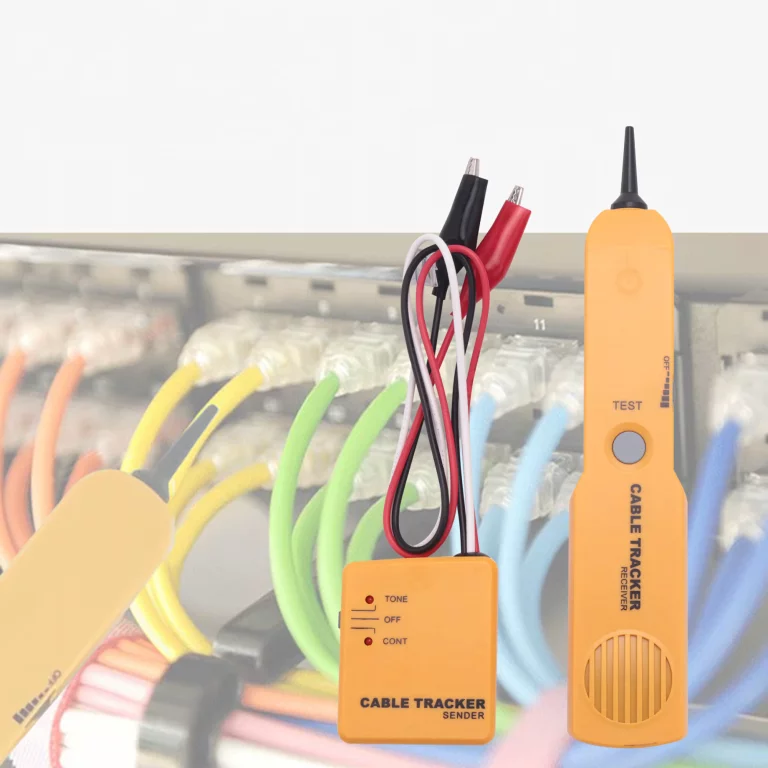

Generator sygnału tonowego 1,5 kHz
Nadajnik wytwarza sygnał dźwiękowy o deklarowanej częstotliwości 1,5 kHz, który może być wykrywany przez sondę odbiorczą. Dzięki temu lokalizowanie przewodu odbywa się na podstawie charakterystycznego sygnału, bez konieczności posługiwania się tradycyjnym miernikiem przy każdym połączeniu.
Generator tonu ułatwia identyfikowanie określonych kabli w miejscach, gdzie znajduje się wiele przewodów o podobnym wyglądzie. To praktyczna pomoc podczas prac telekomunikacyjnych i serwisowych.
Regulacja wzmocnienia i głośności sygnału
Sonda odbiorcza została wyposażona w regulację wzmocnienia sygnału, co pozwala dostosować jej działanie do warunków pracy i intensywności odbieranego tonu.
Możliwość regulacji ułatwia rozpoznawanie przewodów znajdujących się blisko siebie oraz ograniczanie zbyt intensywnej sygnalizacji. Dzięki temu użytkownik może wygodniej prowadzić diagnostykę w pomieszczeniach technicznych, biurach i instalacjach teletechnicznych.
Sprawdzanie stanu linii telefonicznych
Urządzenie umożliwia wstępną kontrolę stanu kompatybilnych analogowych linii telefonicznych. Funkcja ta pozwala rozpoznać podstawowe stany połączenia, takie jak linia wolna, zajęta lub sygnalizująca połączenie przychodzące.
Tester przyda się podczas konserwacji i diagnozowania tradycyjnych instalacji telefonicznych oraz sprawdzania poprawności wybranych połączeń. Nie zastępuje jednak specjalistycznych mierników parametrów sieci telekomunikacyjnych.
Gniazdo słuchawkowe mini-jack
Odbiornik posiada gniazdo umożliwiające podłączenie kompatybilnych słuchawek z wtykiem mini-jack. Pozwala to słuchać odbieranego sygnału bez konieczności korzystania wyłącznie z wbudowanego głośnika.
To wygodne rozwiązanie podczas pracy w hałaśliwym otoczeniu lub w miejscach, w których zależy Ci na ograniczeniu dźwięków emitowanych przez urządzenie.

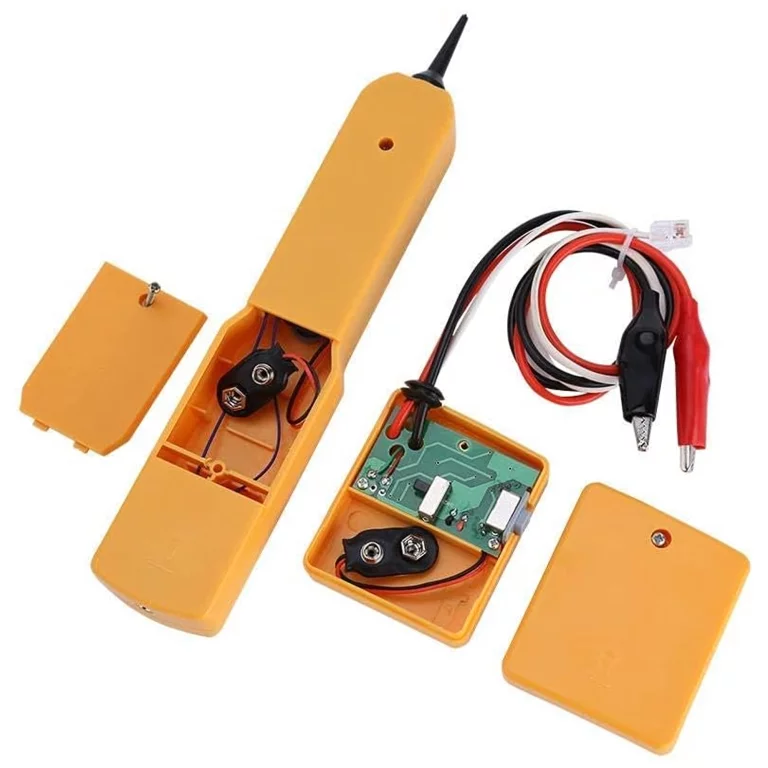

Kompaktowa konstrukcja i wygodna obsługa
Obudowa wykonana z tworzywa ABS zapewnia praktyczną konstrukcję do codziennej pracy instalacyjnej. Smukły odbiornik z sondą umożliwia wygodne sprawdzanie przewodów w trudno dostępnych miejscach, a niewielki nadajnik zajmuje mało miejsca w torbie narzędziowej.

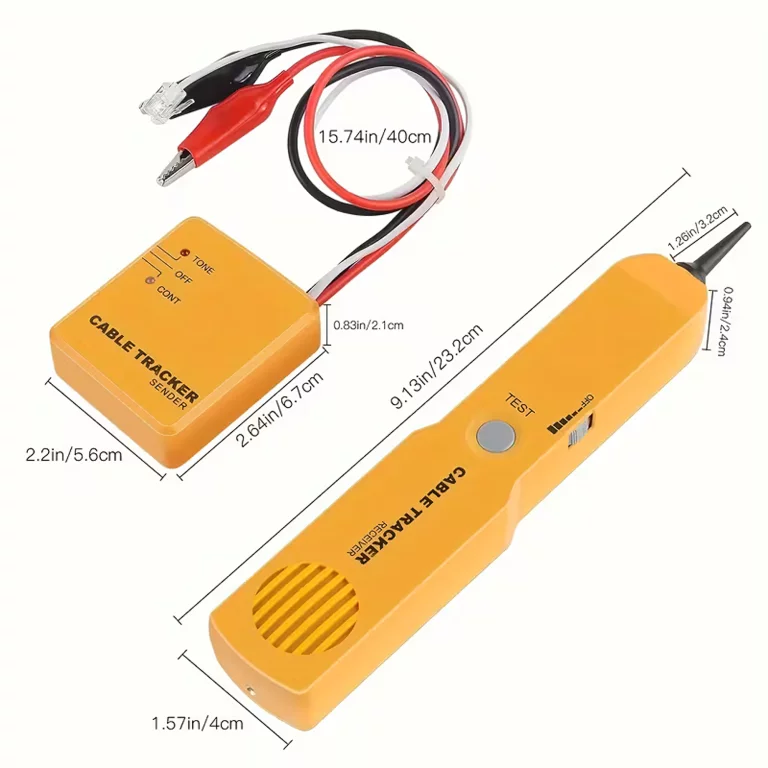

Wymiary odbiornika wynoszą 23 × 4,2 × 2,4 cm, natomiast nadajnika 6,7 × 5,7 × 2,2 cm. Kompaktowa forma pozwala łatwo zabierać zestaw do miejsca wykonywania prac.
Praktyczne etui do przechowywania

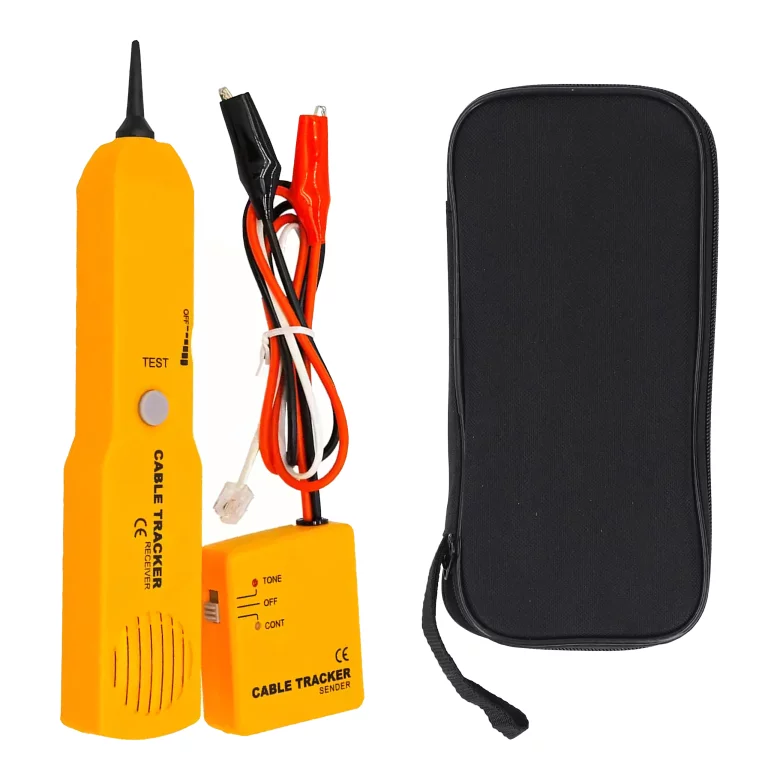

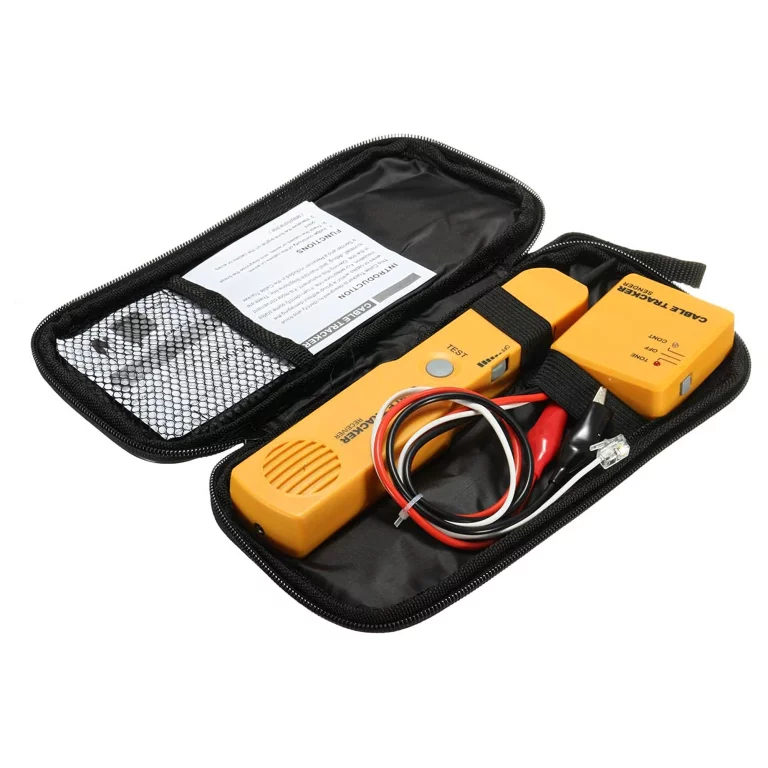

W komplecie znajduje się etui transportowe, które ułatwia przechowywanie elementów zestawu w jednym miejscu. Dzięki temu nadajnik i odbiornik można wygodnie zabierać do pracy, warsztatu lub na miejsce wykonywania instalacji.
Etui pomaga chronić urządzenia przed przypadkowymi zabrudzeniami podczas przechowywania i ułatwia utrzymanie porządku w wyposażeniu serwisowym.
Zastosowanie w instalacjach niskonapięciowych
Lokalizator kabli znajdzie zastosowanie podczas podstawowej diagnostyki oraz prac związanych z instalacjami telefonicznymi i innymi kompatybilnymi przewodami sygnałowymi.
- Instalacje telefoniczne – identyfikowanie linii RJ11 i sprawdzanie ich stanu.
- Instalacje teletechniczne – lokalizowanie przewodów w wiązkach kablowych.
- Biura – diagnostyka i konserwacja tradycyjnych połączeń telefonicznych.
- Instalacje alarmowe – identyfikowanie odpowiednich odłączonych przewodów sygnałowych.
- Serwis techniczny – wyszukiwanie i oznaczanie kompatybilnych kabli.
- Warsztat instalatora – pomoc podczas wykonywania prac montażowych i konserwacyjnych.
Najważniejsze zalety
- lokalizowanie przewodów za pomocą sygnału tonowego,
- zestaw składający się z nadajnika i sondy odbiorczej,
- obsługa kompatybilnych linii telefonicznych RJ11,
- generowanie sygnału o częstotliwości 1,5 kHz,
- zakres częstotliwości odbioru 100–300 kHz według specyfikacji,
- regulacja wzmocnienia sygnału,
- sygnalizacja dźwiękowa ułatwiająca identyfikację kabli,
- wstępna kontrola stanu analogowych linii telefonicznych,
- gniazdo słuchawkowe mini-jack,
- obudowa wykonana z tworzywa ABS,
- kompaktowe wymiary nadajnika i odbiornika,
- etui do przechowywania i transportu,
- zasilanie za pomocą dwóch baterii 9 V,
- praktyczne wyposażenie instalatora i serwisanta.
Zawartość zestawu
- 1 × nadajnik sygnału / generator tonu,
- 1 × odbiornik z sondą do lokalizowania kabli,
- 1 × etui transportowe.
Do działania zestawu potrzebne są 2 baterie 9 V, które nie znajdują się w komplecie.
Specyfikacja techniczna
| Rodzaj urządzenia | Lokalizator kabli / tester przewodów |
|---|---|
| Numer katalogowy | RC-K-1985 |
| Elementy urządzenia | Nadajnik i sonda odbiorcza |
| Złącze telefoniczne | RJ11 |
| Sygnał tonowy | 1,5 kHz (według specyfikacji) |
| Zakres częstotliwości odbioru | 100–300 kHz (według specyfikacji) |
| Regulacja wzmocnienia | Tak |
| Sygnalizacja | Dźwiękowa |
| Diagnostyka linii | Wstępne sprawdzanie stanu analogowych linii telefonicznych |
| Gniazdo słuchawkowe | Mini-jack |
| Zasilanie | 2 × bateria 9 V |
| Baterie w zestawie | Nie |
| Materiał obudowy | Tworzywo ABS |
| Wymiary odbiornika | 23 × 4,2 × 2,4 cm |
| Wymiary nadajnika | 6,7 × 5,7 × 2,2 cm |
| Etui transportowe | Tak, w zestawie |
| Przeznaczenie | Lokalizowanie przewodów niskonapięciowych, instalacje telefoniczne, prace serwisowe i teletechniczne |
Wskazówki dotyczące użytkowania i bezpieczeństwa
Przed rozpoczęciem pracy zamontuj baterie zgodnie z oznaczeniami urządzeń. Podłącz nadajnik do kompatybilnego przewodu lub linii, stosując właściwe złącze i przestrzegając instrukcji producenta. Następnie uruchom generowanie sygnału i za pomocą sondy odbiorczej wyszukaj odpowiedni przewód.
Podczas lokalizowania kabli prowadź sondę w pobliżu badanej wiązki i dostosowuj wzmocnienie do intensywności sygnału. Nie stosuj urządzenia w sposób niezgodny z jego przeznaczeniem ani do sprawdzania parametrów elektrycznych, których pomiaru nie przewidziano w specyfikacji.
Ważne: urządzenie przeznaczone jest do instalacji niskonapięciowych i kompatybilnych linii telekomunikacyjnych. Nie wolno podłączać go do instalacji elektrycznych 230 V ani używać do lokalizowania przewodów znajdujących się pod napięciem sieciowym.
Lokalizator nie jest miernikiem do potwierdzania braku napięcia ani uniwersalnym detektorem instalacji elektrycznej w ścianach. W przypadku prac przy instalacjach elektrycznych należy stosować odpowiednie procedury oraz przyrządy pomiarowe.
